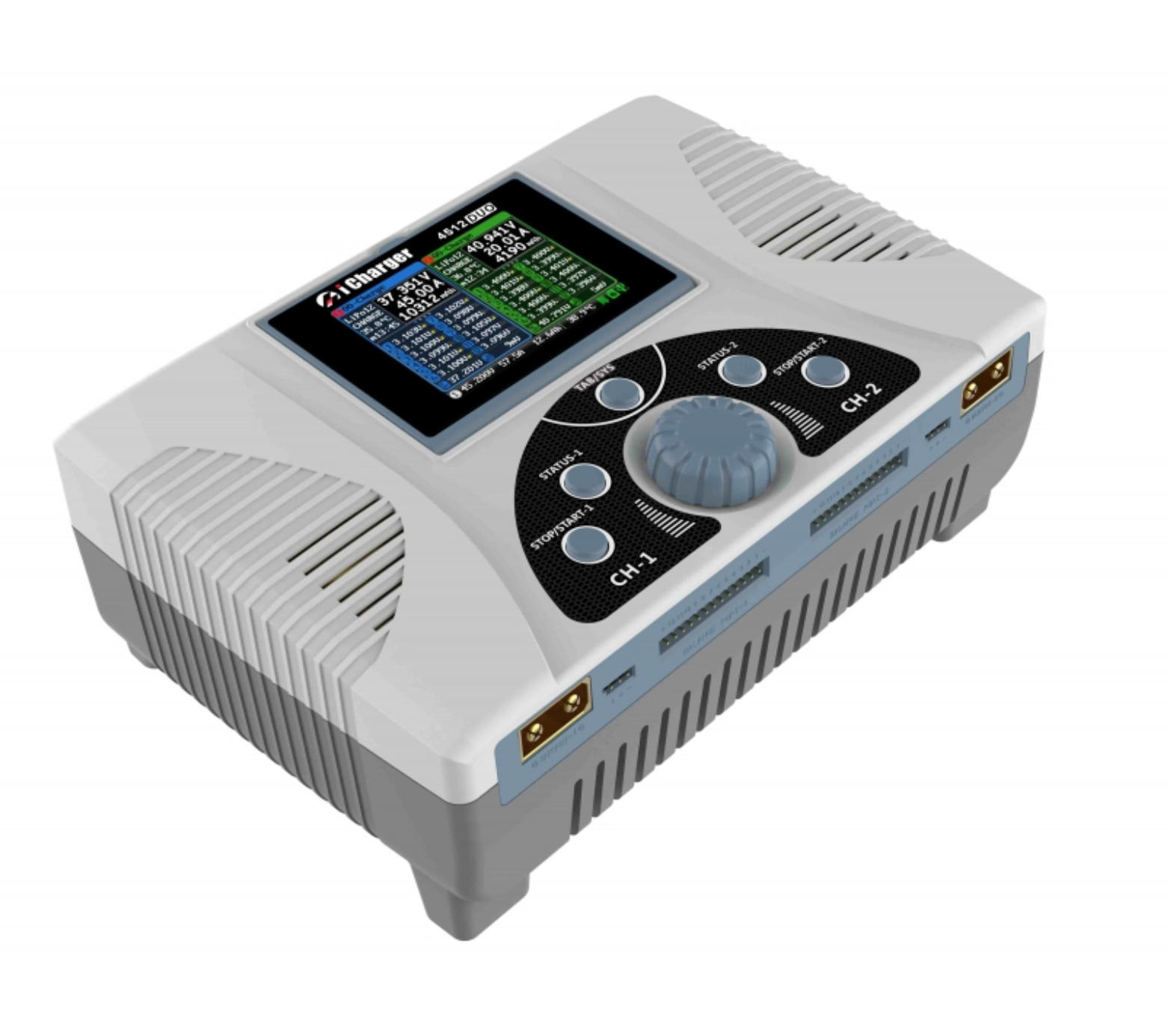

Junsi/iCharger iCharger 4512 DUO

Con il nuovo iCharger 4512DUO, il rinomato produttore Junsi ha completamente modernizzato la tecnologia del noto caricabatterie 4010DUO.

Il nuovo caricabatterie 4512DUO combina i vantaggi del noto iCharger 4010DUO di Junsi con la tecnologia più recente e quindi con una potenza significativamente maggiore e nuove funzioni. Le due uscite di ricarica sono dotate di spine XT90 ad alta resistenza alla corrente per poter trasferire l'energia in modo permanente.

I dati tecnici sono impressionanti: 2800W di potenza di carica (da >40V), celle LiXx da 1-12s e corrente di carica fino a 45Ampere sono sufficienti anche per le batterie di grandi dimensioni con capacità elevata. Naturalmente, è possibile caricare anche tutti gli altri tipi di batterie come LiHV, LiIo, NiZn, PB, NiCd o NiMh.

La capacità di scarica è di 200 watt in totale (130 watt per uscita se si utilizza una sola uscita), ma può essere aumentata fino a 2800 watt utilizzando un carico esterno (resistenza di scarica). Naturalmente, l'iCharger 4512DUO è anche in grado di effettuare una ricarica rigenerativa. In questo caso, la capacità della batteria viene reimmessa nella batteria di alimentazione da una batteria di volo piena, ad esempio.

La corrente di bilanciamento di 4 ampere in totale (2A per uscita) garantisce sempre tensioni delle celle perfettamente bilanciate.

è presente anche una porta USB-C PD per la ricarica di smartphone ecc. (5V/3A, 9V/2A, 12V/1,5A) o per gli aggiornamenti software. Lo slot per micro SD può essere utilizzato per registrare i dati, ma anche per aggiornamenti futuri.

Una nuova caratteristica è la funzione "Digital Power", in cui un'uscita può essere utilizzata come alimentatore stabilizzato. La tensione di uscita può essere impostata da 2V a 50V, la corrente da 1A-45A (si prega di notare che per questo è necessario disporre di un alimentatore adeguato! )

è integrato anche un servo-tester, ma è necessario un alimentatore esterno!

Il menu di navigazione è quasi identico a quello dei noti iCharger Junsi 3XXDUO, 45X DUO o 4010DUO.

Il display LCD IPS da 2,8" garantisce una buona leggibilità anche in condizioni di scarsa illuminazione.

Le istruzioni in inglese sono incluse nel caricabatterie sotto forma di CD, mentre la versione in tedesco può essere scaricata dal nostro sito web.

Tutti i caricabatterie Junsi delle serie X e DUO sono stati sviluppati e approvati per l'uso in ambito modellistico. L'uso industriale non è previsto e quindi non è consentito! Tutti i caricabatterie Junsi possono essere utilizzati solo con alimentatori sviluppati per il modellismo! Le batterie AGM non possono essere caricate nel programma PB!

ATTENZIONE: per poter caricare le 12s, è necessario un connettore XH a 13 pin sulla batteria! Non è inclusa alcuna scheda di bilanciamento per poter caricare ad esempio 2x6 come 12! (CB-12XH/EH)

Per le 10s come 2x 5s si può usare il noto CB-1010 con il filo 11-11!

• Ricarica di una batteria 12S con 2 spine di bilanciamento.

è necessario un circuito stampato con un cavo di collegamento adatto alla batteria e al caricabatterie. Osservare quindi la seguente sequenza:

• Collegare prima il caricabatterie all'adattatore di rete o a una batteria di alimentazione. Se si utilizza un adattatore di rete, accenderlo per primo.

Attenzione! Collegare il caricabatterie solo quando le batterie sono correttamente collegate alla scheda di bilanciamento!

• Inserire prima il primo connettore del bilanciatore delle celle 1 - 6 "lato negativo della batteria, cavo nero" nell'apposito slot 6S del circuito stampato dal lato negativo,
• quindi inserire il secondo connettore del bilanciatore delle celle 6-12 nel secondo slot 6S dal lato positivo "lato positivo della batteria, cavo rosso". A questo punto, collegarlo al caricabatterie. Se fino a questo punto non si sono verificati lampi e fumate, avete fatto tutto bene!
• Collegare ora al caricabatterie il cavo di carica principale rosso "+" della batteria, seguito dal cavo di carica principale nero "-".

Collegamenti: Evitare i cortocircuiti, altrimenti c'è il rischio di lesioni! Questa sequenza vale anche per la ricarica di più batterie in serie! L'utente è responsabile di eventuali danni o difetti che potrebbero verificarsi in caso di mancata osservanza di questa procedura!

Caratteristiche:

• Ultima tecnologia Buck-Boost sincrona per una potenza massima fino a 2800W, per batterie LiXx da 1 a 12s.
• Caricatore DUO con 2 uscite di carica equivalenti con max. 2000W ciascuna / 2800W totali, tensione di ingresso 12-53V
• Porta USB-C con PD (Power Delivery) per la ricarica di smartphone ecc. 5V/3A, 9V/2A, 12V/1,5A
• Slot per micro SD per la registrazione dei dati // Servo tester integrato // Il canale 1 può essere utilizzato come alimentatore 2V-50V, 1A-45A
• Corrente di bilanciamento totale 4A (2A per uscita) Potenza di scarica 200W totali, 130W per canale

Dati tecnici: Corrente di carica regolabile per uscita: 0,05-45A Corrente di carica regolabile in modalità sincrona: 0,05-80A Numero massimo di NiCd/NiM Numero di batterie NiCd/NiMH: 1-32 Tensione di ingresso: 11-53 V CC Numero massimo di celle LiHv: 12 Numero massimo di celle LiPo: 12 Potenza di scarica per uscita: 120W Lunghezza (mm): 171 Potenza di carica massima a un'uscita: 2000W Potenza massima di scarica: 200W Potenza di scarica: 200W Potenza massima di scarica in modalità sincrona: 200W senza carico esterno Potenza massima di carica: 2800 Potenza di carica: 2800 Potenza di carica massima sincrona: 2800W Corrente di equalizzazione del bilanciatore per uscita: 2A Tensione massima delle batterie al piombo: 40V Tensione batterie al piombo: 40V Corrente di scarica regolabile con rigenerazione: 45A Corrente di equalizzazione del bilanciatore in modalità sincrona: 4A Limite di corrente in ingresso: 80A Corrente di carica max. Corrente di carica: 80A in modalità sincrona. modalità sincrona Tipo di ingresso: EC8 Slot per scheda Micro SD: Sì Alimentatore integrato: No Uscita di ricarica a spina: XT90

Contenuto della fornitura:

• 1x caricatore 4512 DUO
• 2x presa XT90
• Cavo EC8 per l'autoassemblaggio (collegamento al caricabatterie)
